port industrial automation GmbH

portのCC-Link IE TSNスタック製品には様々なバージョンがあります。
ソフトウェアスタックを用いるマスタ局、またはリモート局、大量生産または少量生産機種など、CC-Link IE TSNテクノロジのすべてのユーザーに適切なソリューションを提供します。

開発手法	局種別	認証クラス	製品名
ソフトウェア開発キット (SDK)	マスタ局	Class B (ハードウェアがCC-Link IE TSNをサポートする場合)	CC-Link IE TSN マスタSDK

SDKはportのインダストリー4.0プラットフォーム－ GOA（L Generic Open Abstraction Layer）を使用
プラットフォームは容易にカスタマのハードウェアとOS用に移植可能
- マスタ局サンプルプラットフォーム：
- NXP LS1028ARDB
  NXP i.MX RT1180(近日認証予定)　Class B/A制御可能
portの設計ツールによりアプリケーションデータオブジェクト（リンクデバイスまたはCANopenオブジェクト）、スタックのコンフィギュレーション、およびデバイス記述ファイルを容易に作成可能

管理マスタ局と制御マスタ局の実装が可能
- 管理マスタ局：他のデバイスを制御し、ネットワークを管理（１ネットワーク中に１局のみ）
- 制御マスタ局:他のデバイスやマスタを制御（１ネットワークに１〜複数の制御マスタ局）
IEEE 802.1ASとIEEE 1588v2による時刻同期をサポート（E2EとP2P遅延メカニズムの両方をサポート）
ハードウェアによるTDMAスケジューリングをサポート（IEEE 802.1Qbv）
デバイス局と他のマスタ局との制御通信（サイクリック伝送）をサポート
他局とのトランジェント伝送をサポート
- RSV-Transient：サイクリック伝送用のタイムスロット内でのトランジェント伝送
- NRSV-Transient：標準イーサネットトラフィック用のタイムスロット内でのトランジェント伝送
非サイクリックデータ伝送用SLMP（ Seamless Message Protocol）のサポート
複数のサイクル時間のサポート
マスタは複数のデバイスと異なるサイクル時間で制御通信を実行可能
（全てのサイクル時間は最小サイクル時間の倍数にする必要あり）
サイクルスタート／ストップ：他局とのサイクリック伝送の停止と再開
Class B認証可能

開発手法	局種別	認証クラス	製品名
ソフトウェア開発キット (SDK)	リモート局	Class B/A	CC-Link IE TSNリモートSDK 近日認証予定

SDKはportのインダストリー4.0プラットフォーム－ GOAL（Generic Open Abstraction Layer）を使用
リモート局サンプルプラットフォーム：NXP LS1028ARDB, i.MX RT1180
Portの設計ツールによりアプリケーションデータオブジェクト（リンクデバイスまたはCANopenオブジェクト）、スタックのコンフィギュレーション、およびデバイス記述ファイルを容易に作成可能

リモートデバイス局の実装が可能
IEEE 802.1ASおよびIEEE 1588v2による時刻同期をサポート（E2EとP2P遅延メカニズムの両方をサポート）
ハードウェアによるTDMAスケジューリングをサポート（IEEE 802.1Qbv）
マスタ局との制御通信（サイクリック伝送）をサポート
他局とのトランジェント伝送をサポート
- RSV-Transient：サイクリック伝送用のタイムスロット内でのトランジェント伝送
- NRSV-Transient：標準イーサネットトラフィック用のタイムスロット内でのトランジェント伝送
非サイクリックデータ伝送用SLMP（Seamless Message Protocol）をサポート

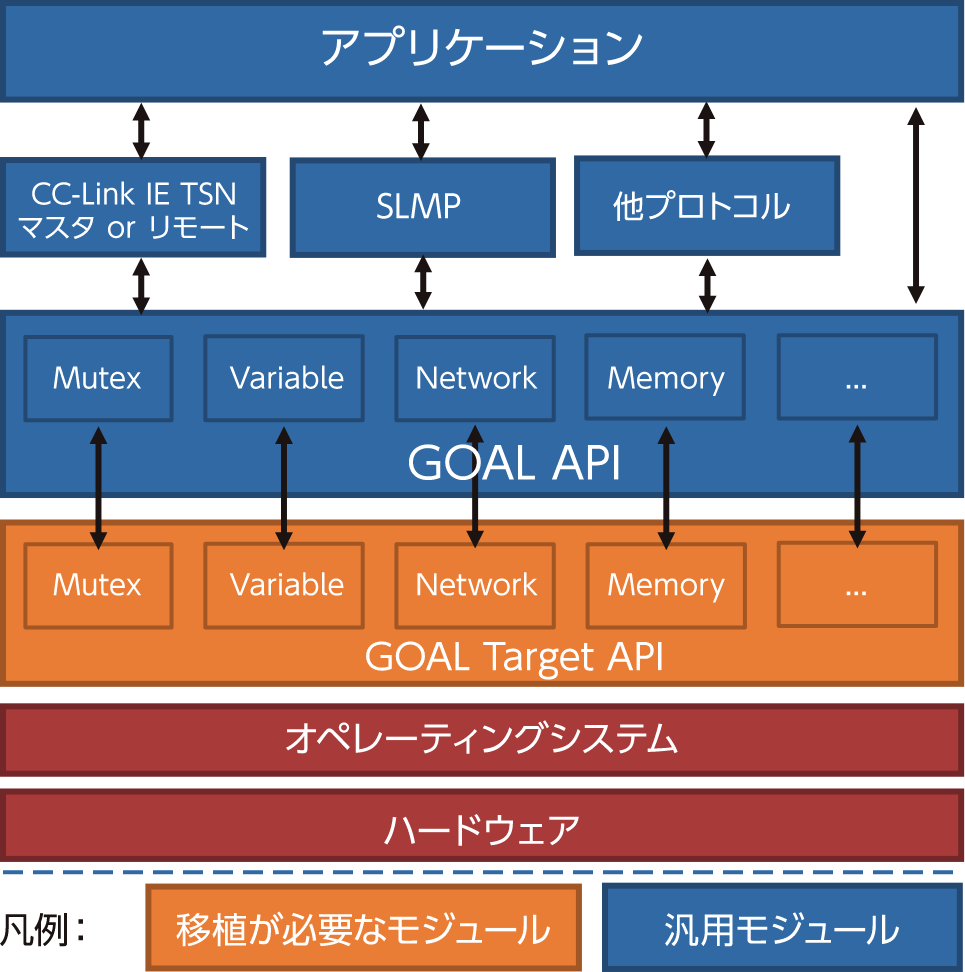

※上記の図を参照ください。
