シマフジ電機株式会社
CC-Linkパートナーメーカー様向け製品の受託開発
開発できる局・認証クラス
局種別
- リモート局
認証クラス
- Class A
- Class B
受託内容詳細
受託開発の特長・PRポイント
ルネサス エレクトロニクス製のCC-Link IE TSN（Class B）対応の産業イーサネット通信用LS「I R-IN32M4-CL3」搭載評価ボードの開発・評価実績をベースにハードウェア/ソフトウェアの受託開発を行います。
CC-Linkファミリー製品のハードウェア/ソフトウェア受託開発を承ります。
- 基板設計
- 基板製造(試作～量産)
- ソフトウェア設計
パートナー連携
- 三菱電機エンジニアリング株式会社(コンフォーマンス)
- IARシステムズ株式会社(開発環境)
- CSP+ファイル作成
- コンフォーマンス試験支援
評価ボード
CC-Link IE TSN リモート局対応の評価ボードを使用しソフトウエア開発やシステム開発を行うための評価プラットフォームです。
CC-Link IE TSN(Class B)対応

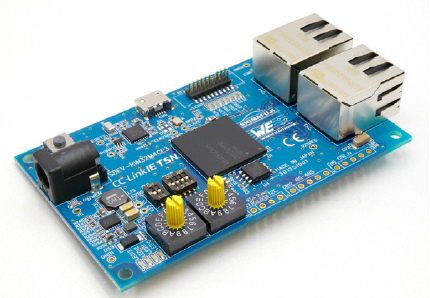

評価ボード「SBEV-RIN32M4CL3」

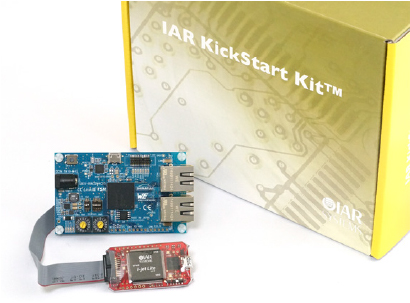

IARシステムズ社製
スタータキット
本製品はCC-Link IE TSN/CC-Link IE Field対応の ルネサスエレクトロニクス製マイコン（R-IN32M4-CL3）を 搭載したソフトウェア開発プラットフォームです。 産業ネットワーク(CC-Link IE TSN/CC-Link IE Field) の他にRS-485、CSI、I2Cを搭載しお客様のソフトウェア 開発およびシステム開発をすぐに行うことができます。 R-IN32M4-CL3の開発と評価を容易にするために、IAR 社キックスタートキットが用意されています。
- SBEV-RIN32M4CL3 仕様一覧
| CPU | R-IN32M4-CL3 | R9A06G064SGBG |
|---|---|---|
| メモリ | SPI Flash Memory | 8MB |
| 外部接続 | RJ45(GbE対応) | ×2 |
| RS-485 ピンヘッダ | ×1 | |
| I2C ピンヘッダ | ×1 | |
| CSI ピンヘッダ | ×1 | |
| 電源 | DC5.0V(DCジャック/microUSB Type-B コネクタ) | |
| 基板寸法 | 85mm × 52mm | |

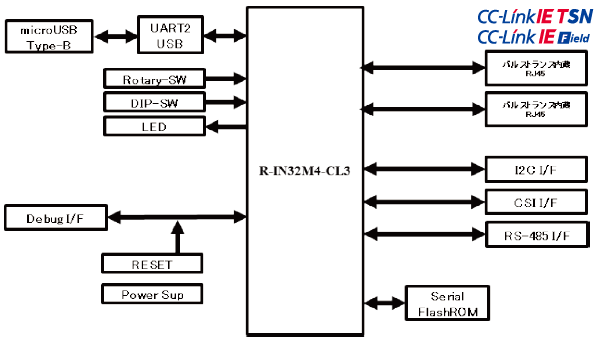

- SBEV-RIN32M4CL3 ブロック図
※詳しくは CC-Link IE TSN開発ツールのご紹介ページをご参照ください。
