ネットワーク技術

CC-Link IEフィールドネットワーク

装置の制御データと管理データの混在に対応する、高速・大容量なフィールドネットワークです。
また、コントローラ分散、I/O制御、モーション制御、安全機能をシームレスに設定できます。

通信速度と周期の安定性を両立

  • 1 Gbpsの通信帯域を、制御通信とトレーサビリティーや機器の診断データを収集する情報通信に分けて確保します。制御データの高速通信とともに、デバイス管理用途などの情報もストレスのない通信を提供します。

簡単ネットワーク

  • 共有メモリ型制御の採用により、ネットワークを意識することなく、簡単に機器の制御が実行できます。

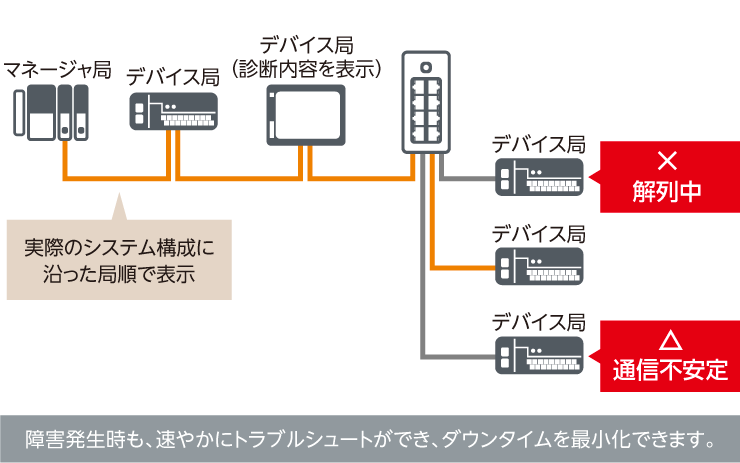

  • 簡単実行のネットワーク診断により、導入から運用・保守までのトータルコスト削減が可能です。

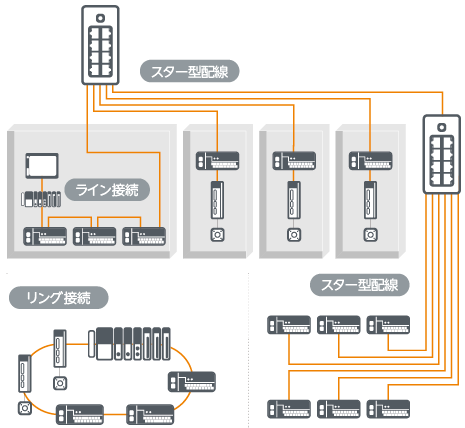

  • スター型、ライン型、スター・ライン混在型、さらにはリング型など、自在なネットワークトポロジにより、フレキシブルにネットワークが構築できます。

シームレスでオールラウンドなネットワーク

  • 標準EthernetのTCP/IP通信(HTTP, FTPなど)と混在して通信可能です。

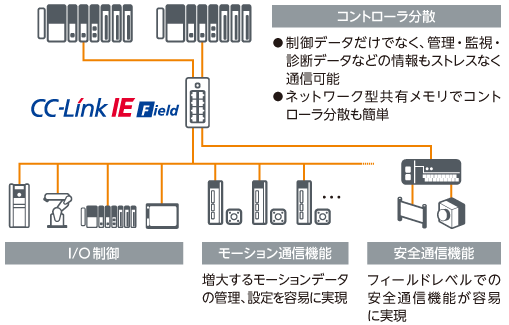

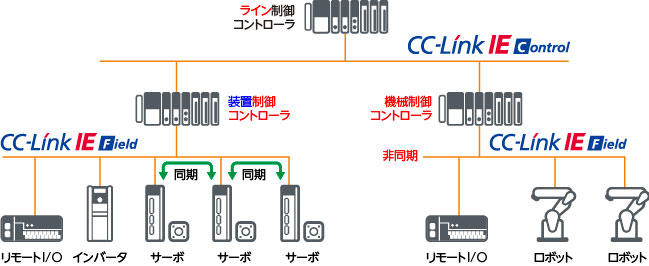

  • コントローラ分散、I/O制御、モーション制御、安全機能などをひとつのネットワークに混在可能です。

Ethernet 規格ケーブル/コネクタ活用

  • Ethernet技術の適用により、世界中で調達可能な市販のEthernet用ケーブルやコネクタ、工具、スイッチングハブを活用できます。
  • 汎用品の利用により、入手性や機器選択の自由度、そしてケーブル敷設性が向上します。

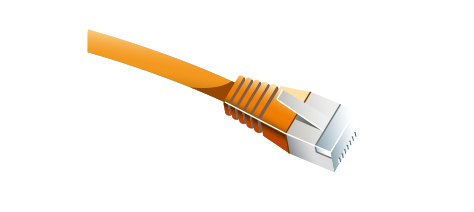

  • Ethernetケーブル
  • Ethernetコネクタ
  • Ethernet

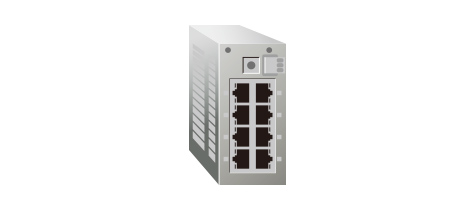

    スイッチングハブ

モーション機能

CC-Link IEフィールドネットワーク上で同期制御を実現!
ギガビットEthernet対応のCC-Link IEフィールドネットワーク上にあるマネージャ局とデバイス局で同期制御が可能です。

モーション機能の特長

コントローラ・サーボアンプの制御周期と同期した、同期通信が可能です。

  • 逐時指令タイプのサーボアンプを接続
  • 補間制御や同期制御などの高度なモーション制御が可能

1 Gbpsの高速・広帯域通信

  • 通信速度1 Gbpsにより多数のデバイス局と高速に通信できます。

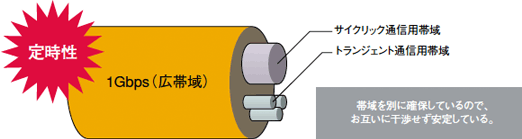

  • 制御用のサイクリック通信と情報通信用のトランジェント通信の帯域が別のため、トランジェント通信の負荷が増大してもサイクリック通信性能に影響しません。

同一ネットワーク上に同期通信を行うサーボアンプと一般のデバイス局が混在

  • I/Oやセンサなどの機器をサーボと同じCC-link IEフィールドネットワーク上に配置して制御することが可能です。

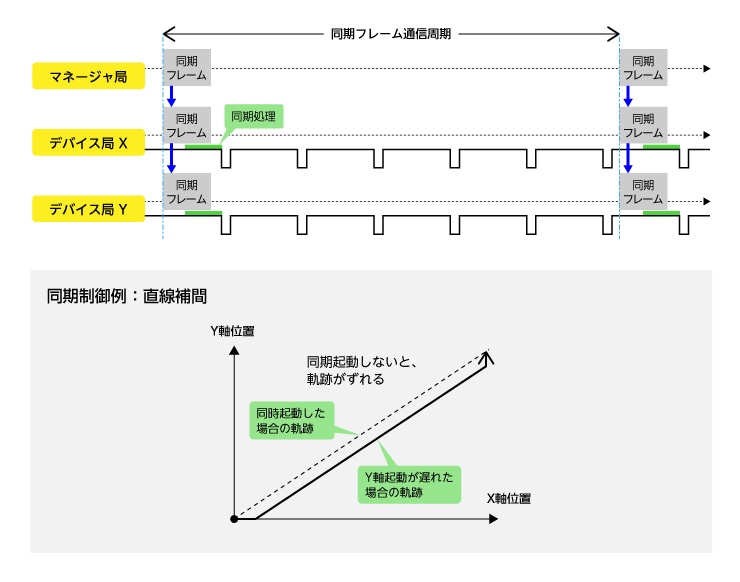

同期とは

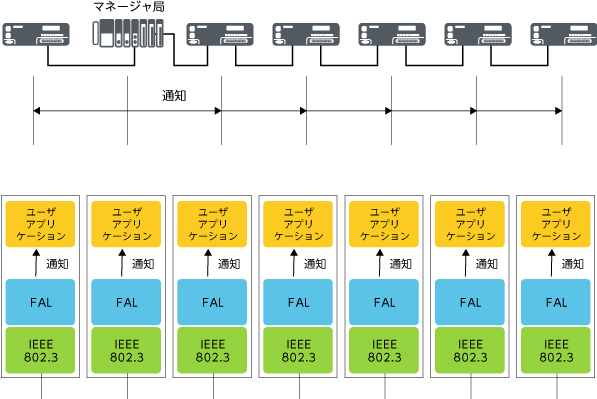

ユーザアプリケーションの処理のタイミングをネットワーク経由で配信し、マネージャ局とデバイス局で共有。

フィールドバスアプリケーション層

各種デバイス局間の同期制御

一定周期で送信される同期フレームにより、複数デバイス局間で同期制御が可能。

安全通信機能はこちらから

CC-Link IEフィールドネットワークの仕様はこちらから
