CC-Link IE 安全通信機能

CC-Link IE 安全通信機能の特長

安全制御と一般制御が混在可能

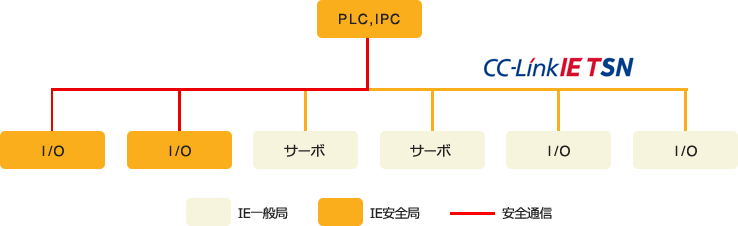

安全通信を実施するCC-Link IEシステムは、安全通信機能を持つCC-Link IE局（IE安全局）、安全通信機能を持たないCC-Link IE局（IE一般局）で構成することができます。構成例を図1に示します。

図1　CC-Link IE TSNの構成例
※CC-Link IEコントローラネットワーク、CC-Link IEフィールドネットワークも対応できる仕様です。

適合規格

CC-Link IEの安全通信機能が対応する国際安全規格は表1のとおりです。CC-Link IEの安全通信機能は、IEC61508に示されるSIL3の適合に必要な要件を満たします。またCC-Link IEの安全通信機能は、IEC 61784-3で規定されている機能安全通信の基本概念に従います。

表1 対応する国際安全規格

安全通信の基本動作（安全コネクション）

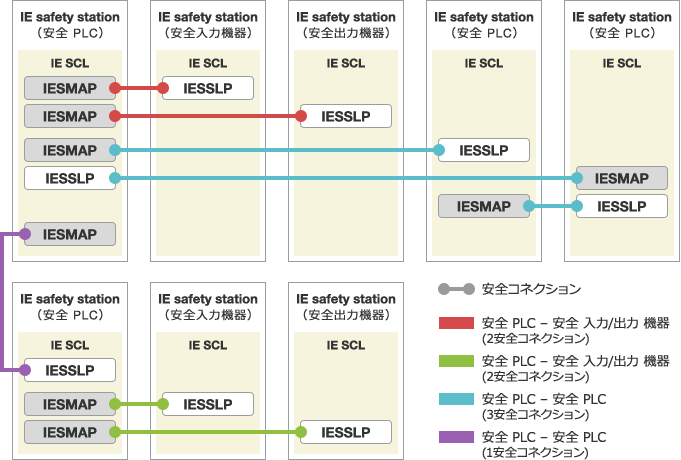

IE 安全局は、安全通信を実施するための論理的な装置を持ちます。安全コネクションの確立の要求元である論理的な装置をIESMAP、その要求を受ける論理的な装置をIESSLP としています。1組のIESMAP とIESSLP で1つの安全コネクションを確立します。安全コネクション確立はIESMAP から開始します。安全コネクション確立後は、IESMAP はIESSLP に、IESSLP はIESMAP に安全データを送信します。

IESMAP (IE Safety Master Protocol Machine)

安全コネクションを確立し、IESSLPと安全通信を実施する論理的な装置。IESSLPに対する安全コネクション確立要求の送信と応答の受信、およびIESSLP接続先確認を実施します。1つのノードに複数のIESMAPを生成することができます。

IESSLP (IE Safety Slave Protocol Machine)

IESMAPからの要求に基づき安全コネクションを確立し、IESMAPと安全通信を実施する論理的な装置。1つのノードに複数のIESSLPを生成することができます。

仕様
