ダム・利水放流用ゲート制御システム

高速データリンクにより可能となった、リアルタイム表示。

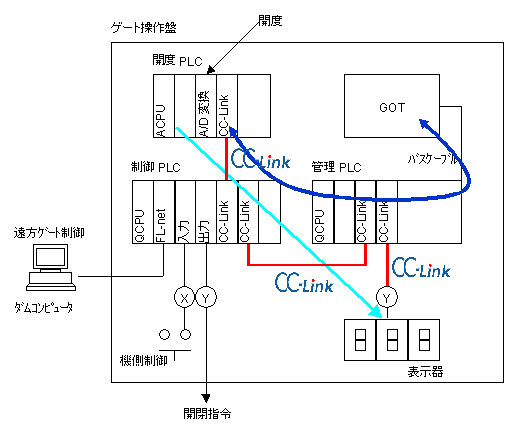

システム構成

ダムの6つの利水放流用ゲート開閉を制御するシステム。
ゲート開度監視PLCとゲート開閉制御PLCの間、およびゲート開閉制御PLCとデータ管理PLCの間をCC-Linkで接続。
また、ゲート開度監視PLCと表示装置をCC-Linkで接続。

効果

  • 制御にかかる処理時間を短縮したい。
    高速なデータリンクにより、シーケンサを機能毎に分散できることが可能となり、制御に要する処理時間(スキャンタイム)を短くすることができた。
  • リアルタイムな開度表示を実現したい。
    高速なデータリンクにより、表示装置へのリアルタイムな開度表示を実現した。
  • リアルタイムなモニタを実現したい。
    高速なデータリンクにより、ゲート制御中の状態/異常をGOTでリアルタイムにモニタ可能となった。
  • 工事にかかる工数を削減したい。
    ゲート開閉制御PLC-管理PLC間のデータ授受を省配線にて実現し、工事に要する工数を削減できた。

資料提供:三菱電機システムサービス株式会社
