システム設計、システム立ち上げ工数が大幅に削減。

システム構成

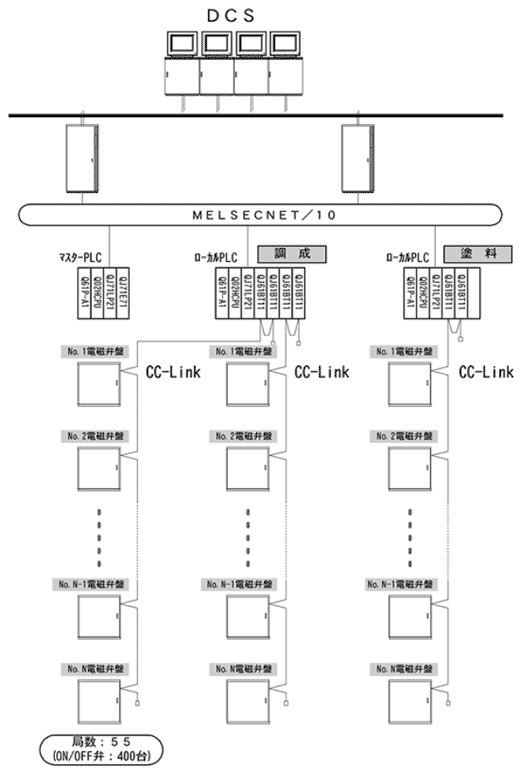

DCS(分散型制御システム)のコントロールステーションとPLCとがコントローラ間ネットワークにより接続されている。このPLCを介してCC-Linkに展開し、CC-Link上に電磁弁、ディジタル入力ユニットを接続している。

電磁弁収納盤内部
オンオフバルブ現場設置状況

効果

  • 電源回路を簡素化したい。
    電磁弁回路のバッファーリレー、端子台が不要となり、電磁弁も8連ブロックタイプを採用したことにより電源回路を簡素化でき、盤サイズも小さくできた。
  • 盤内の配線を簡素化したい。
    部品が少なくなった分自立型I/F盤が不要となり、盤内配線も激減した。
  • 配線工事のコストを削減したい。
    DCSと電磁弁収納盤との間は伝送ケーブルによるバス接続となり、現場配線工事のコストメリットも大きい。

資料提供:王子エンジニアリング株式会社
