ダム・利水放流用ゲート制御システム
三菱電機システムサービス株式会社
高速データリンクにより可能となった、リアルタイム表示。
2023年 8月

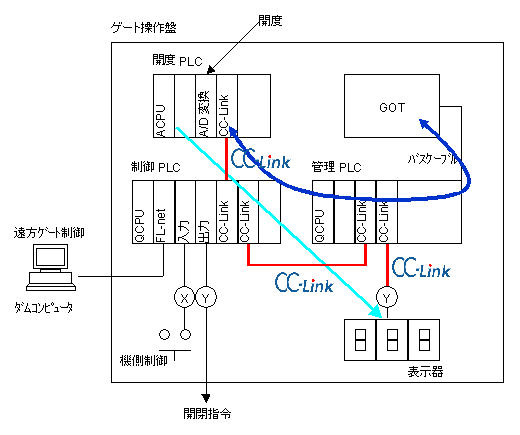

システム構成
ダムの６つの利水放流用ゲート開閉を制御するシステム。
ゲート開度監視ＰＬＣとゲート開閉制御ＰＬＣの間、およびゲート開閉制御ＰＬＣとデータ管理ＰＬＣの間をCC-Linkで接続。
また、ゲート開度監視ＰＬＣと表示装置をCC-Linkで接続。
効果
-
- 制御にかかる処理時間を短縮したい。
- 高速なデータリンクにより、シーケンサを機能毎に分散できることが可能となり、制御に要する処理時間（スキャンタイム）を短くすることができた。
-
- リアルタイムな開度表示を実現したい。
- 高速なデータリンクにより、表示装置へのリアルタイムな開度表示を実現した。
-
- リアルタイムなモニタを実現したい。
- 高速なデータリンクにより、ゲート制御中の状態／異常をＧＯＴでリアルタイムにモニタ可能となった。
-
- 工事にかかる工数を削減したい。
- ゲート開閉制御ＰＬＣ－管理ＰＬＣ間のデータ授受を省配線にて実現し、工事に要する工数を削減できた。
資料提供：三菱電機システムサービス株式会社
