オンオフバルブ省配線システム
王子エンジニアリング株式会社
システム設計、システム立ち上げ工数が大幅に削減。
2023年 8月

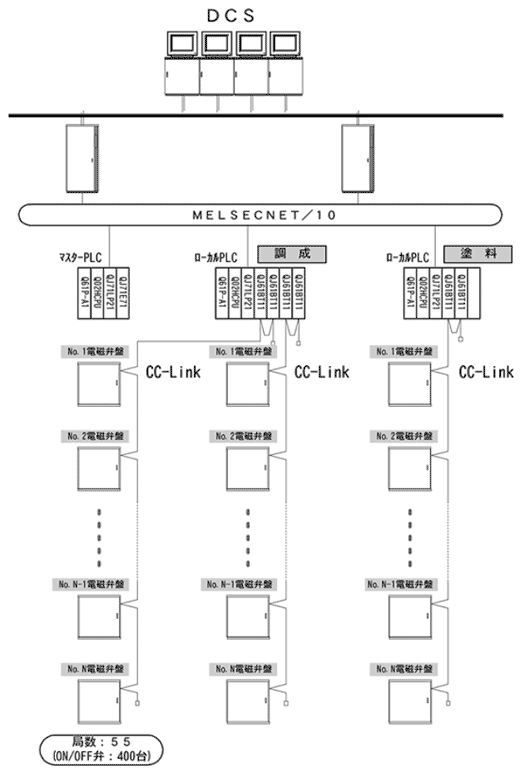

システム構成
DCS（分散型制御システム）のコントロールステーションとPLCとがコントローラ間ネットワークにより接続されている。このPLCを介してCC-Linkに展開し、CC-Link上に電磁弁、ディジタル入力ユニットを接続している。
電磁弁収納盤内部
オンオフバルブ現場設置状況
効果
-
- 電源回路を簡素化したい。
- 電磁弁回路のバッファーリレー、端子台が不要となり、電磁弁も8連ブロックタイプを採用したことにより電源回路を簡素化でき、盤サイズも小さくできた。
-
- 盤内の配線を簡素化したい。
- 部品が少なくなった分自立型I/F盤が不要となり、盤内配線も激減した。
-
- 配線工事のコストを削減したい。
- DCSと電磁弁収納盤との間は伝送ケーブルによるバス接続となり、現場配線工事のコストメリットも大きい。
資料提供：王子エンジニアリング株式会社
