洗面器取付金具自動生産ライン
-
ネットワークの高速サイクルタイム化を実現。
2023年 8月

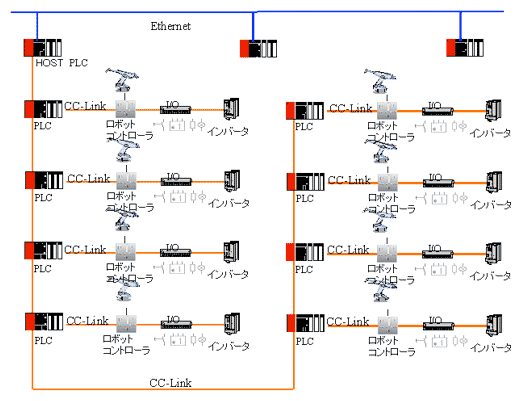

システム構成
この例は、洗面器取付金具製造の自動生産ラインである。
1機械加工ラインは、4つの研磨ステーションと4つの研削ステーションから構成され、板金材を切断し、磨き、次に電気クロームメッキして真鍮取付金具が完成する。
独立分散制御を行うPLCとデジタル／アナログIO、周波数インバータおよび研削ロボットなど様々なフィールド機器が、CC-Linkを介して接続される。この生産ラインでは、1分間に240個の取付金具を生産する必要があり、高速サイクルタイムを実現できるネットワークが必要となる。また物流関連のロジスティックス管理も行われ、オーダーおよび予備部品ストック管理まで一元化される。
効果
-
- システムに最適な機器を選択したい。
- CC-Link導入で、システムに最適なマルチベンダー機器を選択可能。
-
- 生産能力に応じてステーションを追加拡張したい。
- CC-Link導入により、分散制御が容易に実現でき、生産能力に応じてステーションを追加拡張可能。
-
- 高速制御を実現したい。
- 各ステーションのネットワークは伝送クロック10MbpsのCC-Link導入により、高速制御を実現。
-
- 配線コストを削減したい。
- 従来の配線コストを30%まで削減。
資料提供：CLPA 錦戸顧問
