CC-Link IE TSNリモート局Class A用サンプルコード
1. 特長
コンパクトなリモート局用サンプルコード
動作に必要なリソースが小さいため、低コスト機器向けのマイコンでも動作します。
Ethernet機器やCC-Link IE Field Basic機器への適用を容易にするS/W構造やAPI仕様
CC-Link IE TSNプロトコル処理部をライブラリとして提供し、TCP/IPスタックやOSといった機器依存プログラムとのI/FはAPIやラッパを用意しています。
CC-Link IE Field Basicのリモート局用サンプルコードとAPIやラッパの仕様を可能な限り合わせており、CC-Link IE Field Basic対応製品をベースにCC-Link IE TSN対応機器を開発できます。
無償でダウンロード可能
CC-Link協会の会員であれば、どなたでも無料でダウンロードができます。
2. 開発環境
以下の開発環境を使用して動作確認を行います。
開発環境はSTMicroelectronicsから無償公開されているツールを使用し、OS/IPスタックもOSS使用しているため、評価ボードがあれば動作させることができます。
（プロジェクト、OSSやH/Wドライバを一式まとめてサンプルプログラムとして公開します。）
| No. | 項目 | 製品名 | バージョン | メーカー |
|---|---|---|---|---|
| 1 | 評価ボード | NUCLEO-F439ZI* | － | STMicroelectronics |
| 2 | 統合開発環境 | STM32CubeIDE | 1.7.0 | STMicroelectronics |
| 3 | OS | FreeRTOS | V10.3.1 | Amazon Web Services |
| 4 | IPスタック | lwIP（lightweight IP） | 2.1.2 | lwIP開発者グループ |
*搭載マイコン（STM32F429ZIT6）
| 周波数 | 180 MHz |
| CPU | Arm Cortex-M4 |
| FLASH | 2,048 kByte |
| RAM | 256 kByte |

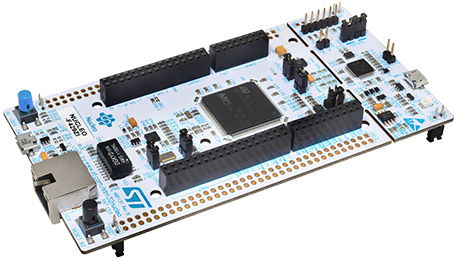

NUCLEO-F439ZI
（STMicroelectronics社製）

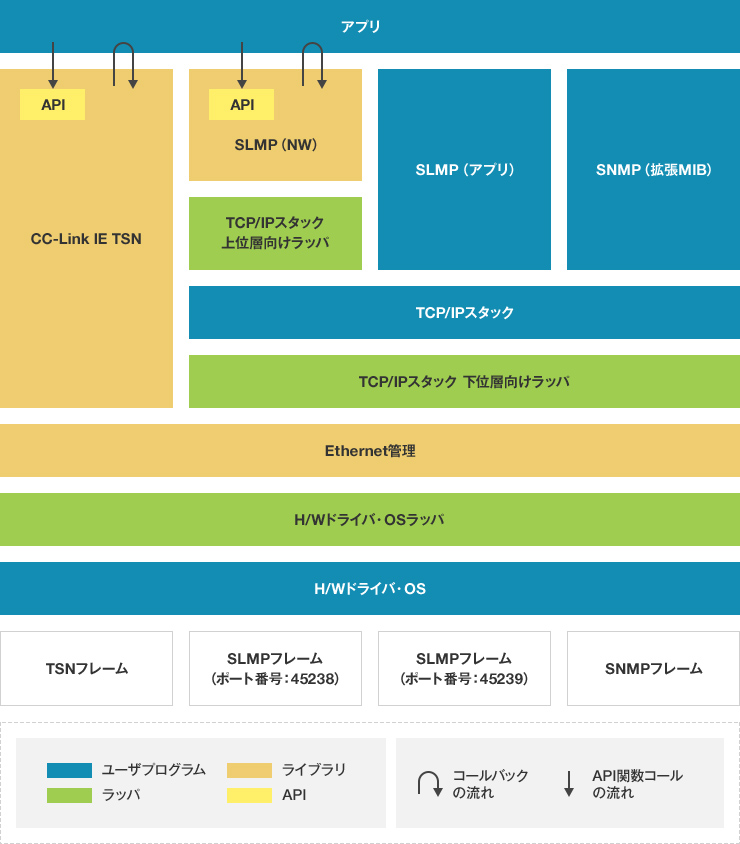

3.ソフトウェア構成
Ethernet対応機器が対応プロトコルの一つとして、CC-Link IE TSN対応できる構造としています。
CC-Link IE TSNプロトコル処理部をライブラリとして提供
ライブラリとのI/FはラッパやAPIを用意
CC-Link IE TSN仕様でIPスタックやH/Wドライバに依存する処理、機器依存の機能/処理はユーザプログラムとしてサンプル提供
仕様の詳細につきましては、資料ダウンロードページよりご確認ください。
