ネットワーク技術

システム構築例

ビルオートメーションのシステム例

FA、そしてBAへ、分野の枠を越えて躍動するCC-Link・・・

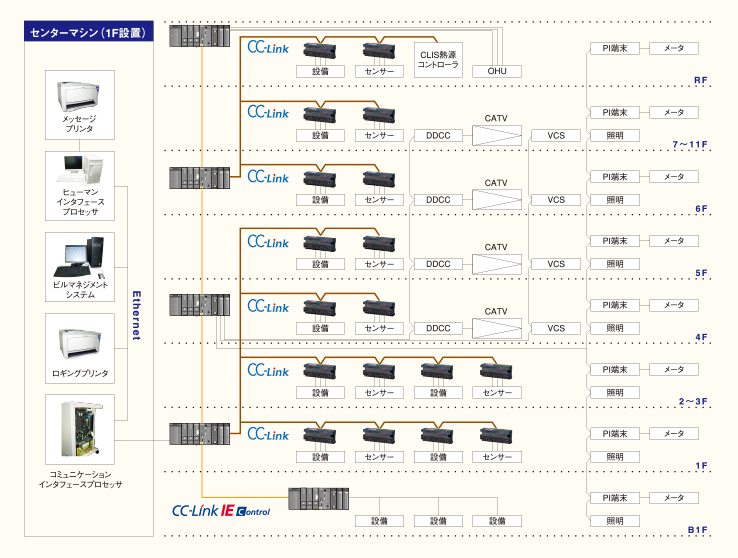

本システムでは、PLCにて計装制御システムを構築するとともに、CC-Linkネットワークで各階に設置されているセンサーや設備を接続、また二酸化炭素や空調のラインニングコストの大幅削減を実現する全蓄熱空調システムの一角を担うCLIS(クリスタルリキッドアイス蓄熱システム)の熱源コントローラを直接取り込んでいます。
そしてVCS(冷媒自然循環空調システム)コントロールは直接PLCに接続しており、CC-Link採用により現場での機器・設備設置やネットワーク配線(省配線)を容易にしています。

図:自動車組み立てライン
