「R-IN32M4-CL3」は、CC-Link IE TSN Class B対応のリモート局用の通信LSIです。
2ポートのギガビットイーサPHY、CPU、大容量メモリを搭載することでワンチップでCC-Link IETSNが実現可能です。また、ソフトウェア開発に必要となるOSやソフトウェアも付属しているため、スムーズな製品開発が行えます。
開発できる局・認証クラス
| 開発手法 | 局種別 | 認証クラス | 製品名 |
|---|---|---|---|
| 通信LSI | リモート局 | Class B | R-IN32M4-CL3 |
開発手法
CC-Link IE TSN通信に必要なハード・ソフトウェア・開発環境をすべて提供。
スタートアップマニュアルの手順ですぐに評価が開始できます。
通信LSI
- CPU Cortex-M4
- 大容量メモリ
- CC-Link IE TSN専用ハードウェア
- 2ポートのギガビットイーサPHY
マニュアル
- ハードウェアマニュアル
- ユーザーズマニュアル
-
スタートアップマニュアル
など
ソフトウェア
- CC-Link IE TSNリモート局
- CC-Link IE Fieldインテリジェントデバイス局
- TCP/IPスタック、周辺ドライバ
- マスタ局用プロジェクトファイル
評価ボード
- R-IN32M4-CL3搭載評価ボード
開発手法の特長・PRポイント

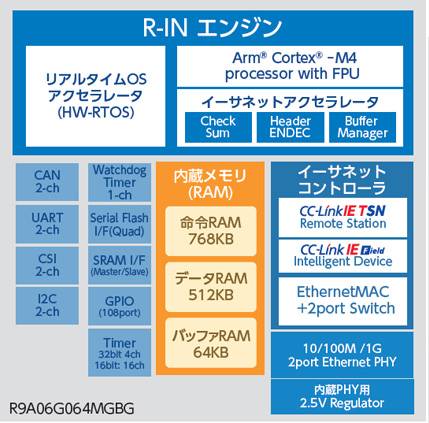

R-IN32M4-CL3ブロック図
R-IN32M4-CL3の特長
- ❶機器間の時刻同期精度±1us以下
（CC-Link IE TSN Class B対応） - ❷2ポートGbE対応PHY、CPU、RAM(1.3MB)をワンチップで実現
- ❸R-Nエンジンによるマルチプロトコル対応を継承

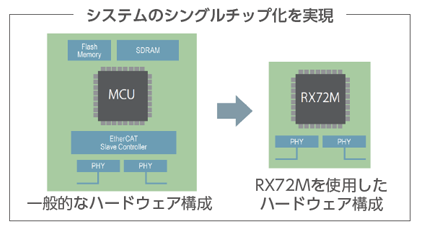

- ❹小型パッケージとPHY用レギュレータ内蔵により 実装面積の低減
- ❺低消費電力(対R-32M3-CL2で35％低減)
開発できる局・認証クラス
| 開発手法 | 局種別 | 認証クラス | 製品名 |
|---|---|---|---|
| ソフトウェア開発キット (SDK) | リモート局 | Class A | RX72M 産業ネットワークソリューション 近日認証予定 |
開発手法
RX72Mは、CC-Link IE TSN Class A対応のリモート局用のマイクロコントローラです。RXの第3世代のCPUコア「RXv3コア」、 大容量メモリを搭載、評価ボードにてお気軽に通信評価が行えます。
MCU
- RXv3コア
- 大容量メモリ（コードフラッシュ最大4MB, SRAM 1MB）
マニュアル
- ハードウェアマニュアル
- ユーザーズマニュアル
ソフトウェア
- CC-Link IE TSN サンプルコード（評価用）
- TCP/IPスタック、周辺ドライバ（評価用）
評価ボード
- ルネサス製CPUカード
RX72M CPU Card with RDC-IC - テセラ・テクノロジー社製評価ボード
TS-RX72M-COM
開発手法の特長・PRポイント

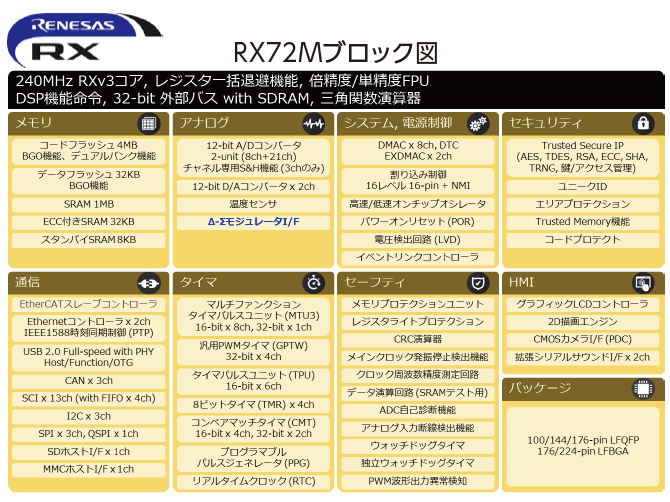

RX72Mの特長
- ❶リアルタイム性能
業界最高速の120MHzでの読み出し動作が可能なフラッシュメモリを搭載 - ❷多機能化と小型化の両立
大容量内蔵メモリと有効GPIO本数を実現 - ❸強固なセキュリティ
鍵管理機能、アクセス管理機能、暗号エンジンを統合した “Trusted Secure IP”を搭載 - ❹ネットワーク通信とモータ制御の両立
PWMタイマ、三角関数演算器を搭載 - ❺充実のソフトウェア
評価環境は無償でダウンロード可能、MP用としてはパートナー社(Sherpa Inc.)より対応、開発における期間短縮に貢献
